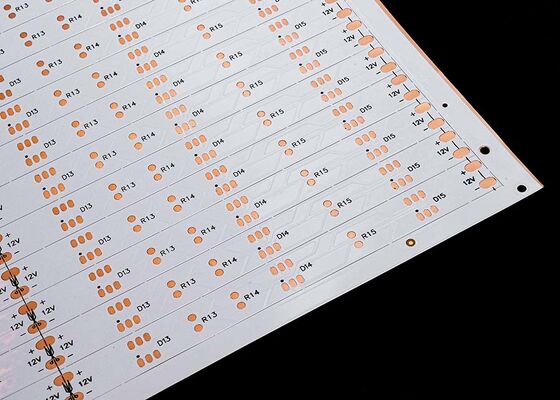

제품 모델:HQ30046

제품명: 유연 LED 스트립 회로 기판

제품 특징: 이중층 보드, 양면 백색 필름, 검정색 문자, OSP 항산화 처리

제품 사양: 5050 15개 광점/개, 크기: 10*503mm, 12V 양면 보드 백색 필름 FPCB

주요 기술 매개변수:

1. 치수 관련:

정밀 FPC: 최대 크기는 240X500mm (한계 250X500mm)이며, 최소 크기 제한은 없습니다. 롤 소재 보드: 최대 폭 240mm, 최대 길이 100미터.

2. 보드 층 수

• 단층 보드 구조는 간단하며 일반적으로 비교적 간단한 회로를 사용하는 산업 제어, 전자 계측기 등의 분야에서 사용됩니다.
• 단층 FPC에 비해 양면 보드는 두 개의 구리 포일 층, 증가된 비아, 형성된 전도성 경로를 가집니다. 일반적으로 휴대폰, 자동차 계측기 및 기타 제품에 사용됩니다.

3. 솔더 마스크 색상

FPC의 솔더 마스크 색상은 노란색, 검은색, 흰색입니다. 노란색을 사용하는 것을 권장합니다. 노란색 필름은 다양한 케이블 제품과 같은 대부분의 제품에 적합합니다. 검은색 필름은 자동차, 휴대폰, LED 디스플레이 등 고급 또는 빛 흡수 제품에 일반적으로 사용됩니다. 흰색 필름은 노란색 필름에 비해 추가적인 흰색 코팅 층이 있으며, 조명 기구, LED 디스플레이, 의료 미용 제품 등 반사가 필요한 제품에 자주 사용됩니다.

4. 구리 포일 두께

• 정밀 FPC 단면 패널 옵션에는 18um (0.5oz) 및 35um (1oz)이 포함됩니다.
• 정밀 FPC 양면 보드는 12um (0.33oz), 18um (0.5oz), 35um (1oz) 중에서 선택할 수 있습니다.
• 일반 FPC 단면 패널은 18um/25um/35um (1oz)/50um을 선택할 수 있습니다.
• 일반 FPC 양면 보드는 18-25um, 25-25um, 35-35um 또는 35-70um 중에서 선택할 수 있습니다.

5. 최소 선폭/선 간격

일반적인 상황에서는 어려움이 작을수록 결함률이 높아지므로 최소 3mil 사용을 권장합니다.

1. 상담

FPC 유연 회로 기판 설계 및 R&D 제조에 16년간 집중하여 고객에게 맞춤형 솔루션, 설계 도면, 신제품 개발 및 관련 기술 지원을 제공합니다.

2. 견적

동일 유형의 기술, 재료, 첨단 기술, 가격 우대 샘플 또는 배치 견적을 제공하여 고객의 비용을 크게 절감합니다.

3. 전문성

당사는 독일, 일본, 대만 등 지역의 첨단 장비와 생산 기술, 전문 생산, 규모를 갖추고 있습니다. 당사 공장은 약 20,000 평방미터의 면적을 차지하며, 800명 이상의 직원과 50명의 수석 기술 핵심 인력을 보유하고 있습니다.

4. 설계

고객에게 솔루션을 제공하여 다수의 국제 시스템 인증을 완료할 수 있으며, 기판 생산, 배선, 회로 설계, 금형, 패치, 플러그인 및 개방형 강철 메쉬 원스톱 서비스를 제공할 수 있습니다. 16년간의 전문 기술 수준 축적은 귀하의 선택과 신뢰에 값어치가 있습니다.

5. 샘플 제작

당사는 FPC 샘플 제작 및 맞춤형 서비스 전문이며, 신속 생산 라인을 갖추고 있습니다. 예를 들어, 유연 회로 기판 양면 샘플은 5-7일 이내에 완료될 수 있습니다.

참고:

이 사이트의 모든 사진은 실제 사진입니다. 조명 및 디스플레이 해상도 변경으로 인해 보이는 이미지에 어느 정도 색수차가 있을 수 있습니다. GongDong HongQi는 중국에서 16년의 역사를 가진 전문 회로 기판 제조업체입니다. 당사 제품은 매년 업데이트 및 업그레이드되며, 모든 종류의 FPC 샘플 제작 및 맞춤형 서비스를 전문으로 합니다. 당사 제품에 관심이 있으시면 요구 사항을 알려주시면 전문적인 솔루션, 기판 생산, 배선, 회로 설계, 금형, 패치, 플러그인 및 기타 원스톱 서비스를 제공하는 데 도움을 드리겠습니다.

온라인으로 문의하시거나 이메일을 보내주시면 전문 영업팀에서 1:1 서비스를 제공해 드립니다. 시간을 내주셔서 감사합니다.
