유연 PCB 제조 LED 유연 COB 조명 스트립 회로 기판 LED용

제품 모델: HQ056

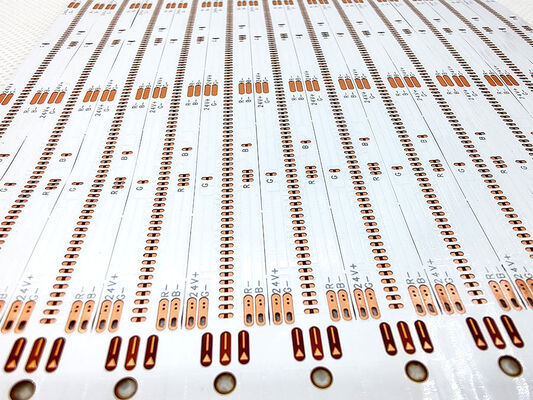

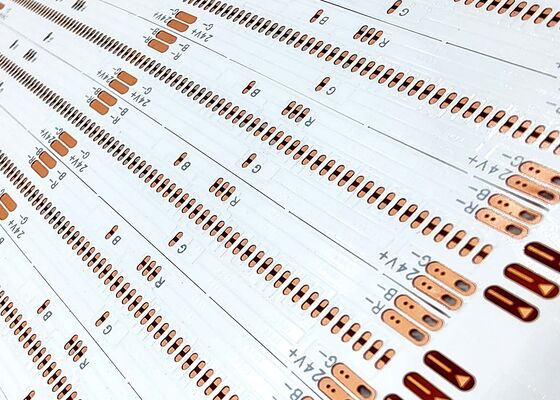

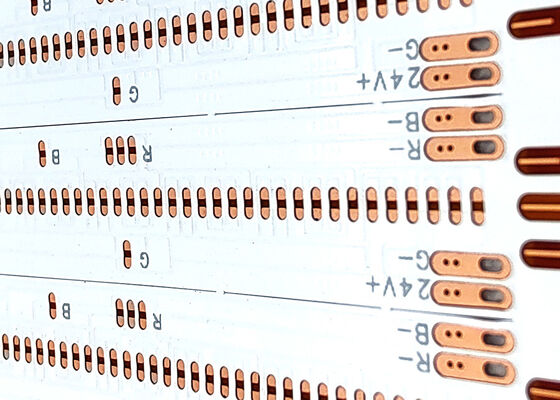

제품명: COB 조명 스트립 회로 기판

제품 특징: 이중 레이어 보드, 양면 필름 코팅, 흰색 보드, 검은색 텍스트, OSP 항산화

• 저희는 유연 PCB 및 FPC 제조업체이며, 귀하의 요구에 따라 다양한 재료 두께 및 공정 요구 사항에 맞게 맞춤 제작합니다. 무한 길이 COB 조명 스트립 회로 기판, 다채로운 LED 스트립 FPC 및 기타 단면, 양면 및 다층 LED 유연 회로 기판.
• 우수한 유연성과 굽힘 저항성
• 공장에는 전문 굽힘 테스터가 있으며, 각 배치 재료는 대량 생산 전에 수만 번의 굽힘 테스트를 거쳐 제품 품질을 보장합니다.

1. 치수에 대하여:
   • 정밀 FPC: 최대 크기는 240X500mm (한계 250X500mm)이며, 최소 크기 제한은 없습니다. 롤 재료 보드: 최대 폭 240mm, 최대 길이 100미터.
2. 보드 레이어 수
   • 단일 레이어 보드 구조는 간단하며 일반적으로 산업 제어, 전자 기기 및 비교적 간단한 회로를 사용하는 기타 분야에서 사용됩니다.
   • 단일 레이어 FPC에 비해 양면 보드는 두 개의 구리 포일 레이어, 증가된 비아, 형성된 전도성 경로를 가지고 있습니다. 일반적으로 휴대폰, 자동차 계기판 및 기타 제품에 사용됩니다.
3. 솔더 마스크 색상
   • FPC의 솔더 마스크 색상은 노란색, 검은색, 흰색입니다. 노란색 사용을 권장합니다. 노란색 필름은 다양한 케이블 제품과 같은 대부분의 제품에 적합합니다. 검은색 필름은 자동차, 휴대폰, LED 디스플레이 등과 같은 고급 또는 빛 흡수 제품에 일반적으로 사용됩니다. 흰색 필름은 노란색 필름에 비해 추가적인 흰색 코팅이 있으며, 조명 기구, LED 디스플레이, 의료 미용 제품 등과 같이 반사가 필요한 제품에 자주 사용됩니다.
4. 구리 포일 두께
   • 정밀 FPC 단면 옵션에는 18um (0.5oz) 및 35um (1oz)이 포함됩니다.
   • 정밀 FPC 양면 보드는 12um (0.33oz), 18um (0.5oz), 35um (1oz) 중에서 선택할 수 있습니다.
   • 일반 FPC 단면은 18um/25um/35um (1oz)/50um을 선택할 수 있습니다.
   • 일반 FPC 양면 보드는 18-25um, 25-25um, 35-35um 또는 35-70um 중에서 선택할 수 있습니다.
5. 최소 라인 폭/라인 간격
   • 정상적인 상황에서는 어려움이 작을수록 결함률이 높아지므로 일반적으로 최소 3mil 사용을 권장합니다.

1. 컨설팅

   FPC 유연 회로 기판 설계 및 R&D 제조에 16년간 집중하여 고객에게 맞춤형 솔루션, 설계 도면, 신제품 개발 및 관련 기술 지원을 제공합니다.

2. 견적

   동일한 유형의 기술, 재료, 첨단 기술, 가격 할인에 대한 샘플 또는 배치 견적을 제공하여 고객의 비용을 크게 절감합니다.

3. 전문성

   저희 회사는 독일, 일본, 대만 등 지역의 첨단 장비와 생산 기술, 전문 생산, 규모를 갖추고 있습니다. 저희 공장은 거의 20,000 평방미터의 면적을 차지하며, 800명 이상의 직원과 50명의 수석 기술 백본 인력을 보유하고 있습니다.

4. 설계

   고객에게 국제 시스템 인증을 최종 확정할 수 있는 솔루션을 제공하며, 기판 생산, 배선, 회로 설계, 금형, 패치, 플러그인 및 개방형 강철 메쉬 원스톱 서비스를 제공할 수 있습니다. 16년간의 전문 기술 수준 축적은 귀하의 선택과 신뢰에 값어치 있습니다.

5. 샘플 제작

   저희는 FPC 샘플 제작 및 맞춤 제작 서비스에 특화되어 있으며, 회사는 신속 생산 라인을 보유하고 있습니다. 예를 들어, 유연 회로 기판 양면 샘플은 5-7일 이내에 완료될 수 있습니다.
