FPC 보드 설계 방법?

저희는 전문적인 연성 인쇄 회로 기판 제조업체로서 FPC 연성 회로 기판, FPC 연성 인쇄 회로, HDI 인쇄 회로 기판, SMD LED 라이트 스트립, COB LED 스트립, FPC 보드 설계, 연성 LED 디스플레이 화면, 전자 PCB, 인쇄 회로 어셈블리, 회로 카드 어셈블리, 가정용 페이셜 마스크 뷰티 기기 및 헤어 성장 장치 회로 기판 등을 제공할 수 있습니다.

FPC 설명:

FPC 모델:HQ050

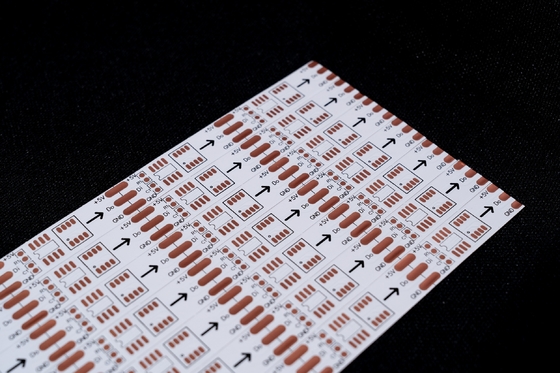

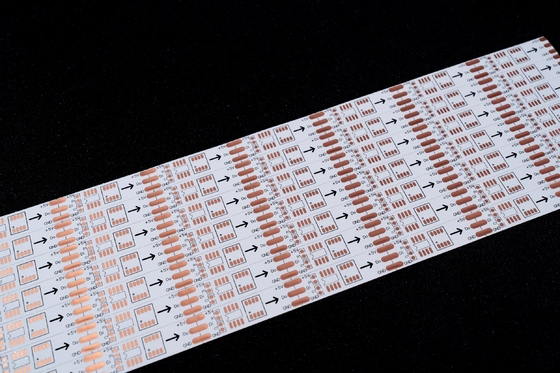

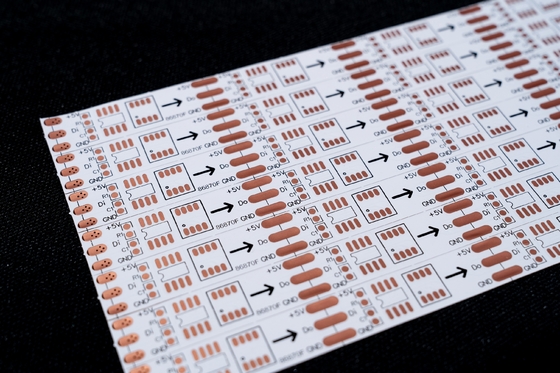

FPC 이름: 5050RGB LED 스트립 보드
FPC 특징: 이중층 보드, 양면 필름 코팅, 화이트보드, 검정색 텍스트, OSP 산화 방지

I. 주요 기술 매개변수
(1) 치수 매개변수
정밀 FPC의 최대 크기는 240mm × 500mm (250mm × 500mm 제한)이며 최소 크기에는 제한이 없습니다. 롤 재료 보드의 경우 최대 너비는 240mm이고 최대 길이는 100미터에 달할 수 있습니다. 이 크기 범위는 FPC LED 스트립 보드를 포함한 다양한 FPC 제품의 생산 요구 사항을 충족할 수 있습니다. FPC LED 스트립 보드는 다양한 설치 시나리오에 적응해야 하므로 크기 유연성에 대한 요구 사항이 높으며 정밀 FPC의 크기 특성은 이에 적합합니다.
(2) 보드 레이어 수
단층 보드: 구리 호일 1개 층과 단일 전도 경로만 있는 단순한 구조를 가지고 있습니다. 산업 제어 및 전자 기기와 같이 비교적 단순한 회로가 있는 분야에 적용할 수 있습니다. 일부 단순한 FPC LED 스트립 보드의 경우 회로 설계가 단순하면 단층 보드도 기본 전도 요구 사항을 충족할 수 있습니다.
이중층 보드: 단층 FPC에 비해 이중층 보드는 구리 호일 2개 층을 포함합니다. 비아를 추가하여 복잡한 전도 경로를 형성하여 회로 통합을 높입니다. 휴대폰 및 자동차 기기와 같은 제품에 널리 사용되며 FPC LED 스트립 보드에도 일반적인 구조입니다. FPC LED 스트립 보드는 여러 LED 구성 요소와 제어 회로를 통합해야 하므로 이중층 보드는 회로 연결 및 신호 전송을 보다 효율적으로 실현할 수 있습니다.
(3) 솔더 마스크 색상
FPC의 솔더 마스크 색상은 주로 노란색, 검정색 및 흰색을 포함하며 각각 다른 시나리오에 적합합니다.
노란색 솔더 마스크: 다양한 케이블 제품과 같은 대부분의 FPC 제품에 적용할 수 있습니다. 강력한 다용도로 인해 기존 FPC 및 일부 단순한 FPC LED 스트립 보드에 널리 사용됩니다.
검정색 솔더 마스크: 자동차 전자 제품, 휴대폰 구성 요소 및 FPC LED 스트립 보드와 같이 고급 FPC 제품 또는 빛 흡수가 필요한 제품에 자주 사용됩니다. FPC LED 스트립 보드의 디스플레이 시나리오에서 검정색 솔더 마스크는 빛 반사 간섭을 줄이고 디스플레이 효과를 향상시킬 수 있습니다.
흰색 솔더 마스크: 노란색 솔더 마스크에 비해 추가적인 흰색 코팅이 있어 빛 반사 성능이 우수합니다. 조명 기구, LED 디스플레이 및 의료 미용 제품과 같이 빛 반사가 필요한 FPC 제품에 적합합니다. FPC LED 스트립 보드에서 LED 빛의 활용률을 높여야 하는 경우 흰색 솔더 마스크가 이상적인 선택입니다.
(4) 구리 호일 두께
다양한 유형의 FPC에 대한 구리 호일 두께 선택은 다음과 같습니다.
정밀 FPC: 단층 보드의 경우 18μm (0.5oz) 및 35μm (1oz)을 선택할 수 있습니다. 이중층 보드의 경우 12μm (0.33oz), 18μm (0.5oz) 및 35μm (1oz)을 사용할 수 있습니다.
일반 FPC: 단층 보드의 경우 18μm, 25μm, 35μm (1oz) 및 50μm을 선택할 수 있습니다. 이중층 보드의 경우 18 - 25μm, 25 - 25μm, 35 - 35μm 및 35 - 70μm을 선택할 수 있습니다.
FPC LED 스트립 보드는 전도성과 유연성의 균형을 맞추기 위해 18μm 또는 35μm 구리 호일을 선택하는 경우가 많습니다. 18μm 구리 호일은 유연성 요구 사항이 높은 FPC LED 스트립 보드에 적합하며 35μm 구리 호일은 고전류 시나리오에서 더 많은 장점을 가지고 있습니다.
(5) 구리 호일 두께 사양
정밀 FPC: 단층 보드는 18μm (0.5oz) 및 35μm (1oz)을 선택할 수 있습니다. 이중층 보드는 12μm (0.33oz), 18μm (0.5oz) 및 35μm (1oz)을 선택할 수 있습니다.
일반 FPC: 단층 보드는 18μm, 25μm, 35μm (1oz) 및 50μm을 선택할 수 있습니다. 이중층 보드는 18 - 25μm, 25 - 25μm, 35 - 35μm 및 35 - 70μm을 선택할 수 있습니다.
FPC LED 스트립 보드의 구리 호일 두께 선택은 전류 부하 및 유연성 요구 사항을 고려해야 합니다. 저전력 FPC LED 스트립 보드의 경우 18μm 구리 호일이 요구 사항을 충족할 수 있습니다. 고전력의 경우 35μm 이상 구리 호일이 전도 안정성을 더 잘 보장할 수 있습니다.
(6) 최소 선폭/간격
선폭과 간격이 작을수록 FPC 생산의 어려움이 커지고 불량률이 높아집니다. 일반적으로 최소 선폭/간격은 3mil 이상이어야 합니다. 이 매개변수는 FPC LED 스트립 보드에 특히 중요합니다. FPC LED 스트립 보드의 조밀한 회로로 인해 FPC LED 스트립 보드의 선폭과 간격에 대한 정확한 제어는 전도 성능과 수명에 직접적인 영향을 미칩니다.
II. 서비스 프로세스
(1) 컨설팅 서비스
FPC 및 FPC LED 스트립 보드의 설계, R&D 및 제조에 16년 동안 집중해 왔으며 설계 도면 최적화, 신제품 개발 지침 및 관련 기술 지원을 포함한 맞춤형 솔루션을 고객에게 제공하여 FPC 및 FPC LED 스트립 보드 적용 시 기술적 문제를 해결하는 데 도움을 드릴 수 있습니다.
(2) 견적 서비스
유사한 기술과 재료를 사용하는 FPC 및 FPC LED 스트립 보드의 샘플 또는 대량 주문에 대한 견적을 제공합니다. 첨단 기술과 최적화된 재료 선택을 통해 가격 경쟁력을 확보하고 고객의 비용을 크게 절감합니다.
(3) 전문적인 강점
저희 회사는 독일, 일본, 대만, 중국 및 기타 지역의 첨단 생산 설비와 기술을 갖추고 있으며 FPC 및 FPC LED 스트립 보드의 전문적이고 대규모 생산을 실현하고 있습니다. 공장은 20,000 평방 미터에 달하며 800명 이상의 직원과 50명의 수석 기술 핵심 인력을 보유하여 FPC 및 FPC LED 스트립 보드의 고품질 생산을 보장합니다.
(4) 설계 서비스
FPC 및 FPC LED 스트립 보드에 대한 전체 프로세스 솔루션을 고객에게 제공할 수 있습니다. 여러 국제 시스템 인증을 통과하여 기판 생산, 배선 설계, 원리 설계, 금형 개발, 패치, 플러그인 및 강철 메쉬 생산과 같은 원스톱 서비스를 제공합니다. 16년의 전문 기술 축적을 통해 FPC 및 FPC LED 스트립 보드에 대한 안정적인 설계 지원을 보장합니다.
(5) 프로토타입 서비스
FPC 및 FPC LED 스트립 보드의 프로토타입 제작 및 맞춤형 서비스를 전문으로 하며 신속 생산 라인을 갖추고 있습니다. 예를 들어, FPC 이중층 보드(FPC LED 스트립 보드 이중층 보드 포함)의 프로토타입은 5~7일 이내에 완료될 수 있습니다.
참고: 이 웹사이트의 모든 사진은 현장에서 촬영되었습니다. 빛, 촬영 각도 및 디스플레이 해상도의 차이로 인해 시각적 색상 차이가 있을 수 있습니다. 16년의 역사를 가진 전문 회로 기판 제조업체인 GongDong HongQi는 FPC 및 FPC LED 스트립 보드와 같은 제품을 매년 업데이트하고 업그레이드하며 다양한 FPC 프로토타입 제작 및 맞춤형 서비스에 중점을 둡니다. FPC 또는 FPC LED 스트립 보드가 필요한 경우 특정 요구 사항을 알려주시면 기판 생산 및 배선 설계를 포함한 전문적인 솔루션과 원스톱 서비스를 제공해 드리겠습니다. 온라인으로 문의하거나 이메일로 연락하시면 전문 영업팀이 1:1 서비스를 제공해 드립니다.
