유연 인쇄 회로 조립 이중층 회로 기판 공장 직판

제품 설명:

제품 모델:HQ72186
제품명:LED 조명 스트립 FPC

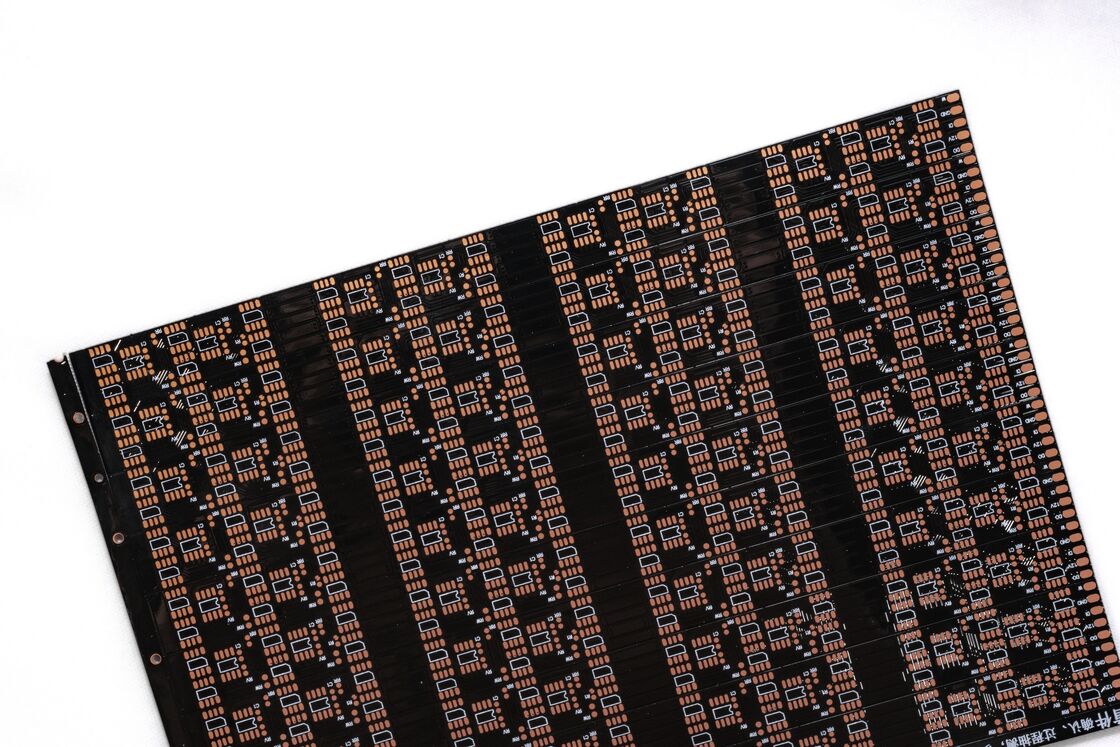

제품 특징: 이중층 회로 기판, 양면 검정 필름, 검정 텍스트, 표면 OSP 항산화

제품 사양:

1. 저희는 유연 PCB 및 FPC 제조업체로서 귀하의 요구에 따라 다양한 재료 두께 및 공정 요구 사항을 갖춘 LED 조명 스트립 FPC, 정밀 FPC, 다채로운 LED 스트립 FPC 및 기타 LED 유연 회로 기판을 단면, 양면 및 다층으로 맞춤 제작합니다.
2. 우수한 유연성과 굽힘 저항성
   공장에는 전문 굽힘 테스터가 있으며, 각 배치 재료는
   대량 생산 전에 수만 번의 굽힘 테스트를 거쳐 제품 품질을 보장합니다.

FPC 설계 매개변수

주요 기술 매개변수:

1. 치수:

정밀 FPC: 최대 크기는 240X500mm(한계 250X500mm)이며 최소 크기 제한은 없습니다. 롤 재료 보드: 최대 폭 240, 최대 길이 100미터.

2. 보드 층 수

• 단층 보드 구조는 간단하며 일반적으로 산업 제어, 전자 기기 및 비교적 간단한 회로를 사용하는 기타 분야에 사용됩니다.
• 단층 FPC에 비해 양면 보드는 두 개의 구리 포일 층, 증가된 비아, 형성된 전도성 경로를 가지고 있습니다. 일반적으로 휴대폰, 자동차 계기판 및 기타 제품에 사용됩니다.

3. 솔더 마스크 색상

FPC의 솔더 마스크 색상은 노란색, 검은색, 흰색입니다. 노란색 사용을 권장합니다. 노란색 필름은 다양한 케이블 제품과 같은 대부분의 제품에 적합합니다. 검은색 필름은 자동차, 휴대폰, LED 디스플레이 등과 같은 고급 또는 빛 흡수 제품에 일반적으로 사용됩니다. 흰색 필름은 노란색 필름에 비해 흰색 코팅이 추가되어 있으며 조명 기구, LED 디스플레이, 의료 미용 제품 등과 같이 반사가 필요한 제품에 자주 사용됩니다.

4. 구리 포일 두께

• 정밀 FPC 단면 패널 옵션에는 18um(0.5oz) 및 35um(1oz)이 포함됩니다.
• 정밀 FPC 양면 보드는 12um(0.33oz), 18um(0.5oz), 35um(1oz) 중에서 선택할 수 있습니다.
• 일반 FPC 단면 패널은 18um/25um/35um(1oz)/50um 중에서 선택할 수 있습니다.
• 일반 FPC 양면 보드는 18-25um, 25-25um, 35-35um 또는 35-70um 중에서 선택할 수 있습니다.

5. 최소 라인 폭/라인 간격

정상적인 상황에서는 작을수록 난이도가 높고 결함률이 높으므로 일반적으로 최소 3mil 사용을 권장합니다.

서비스 프로세스

1. 상담

16년간 FPC 유연 회로 기판 설계 및 R&D 제조에 집중하여 고객에게 맞춤형 솔루션, 설계 도면, 신제품 개발 및 관련 기술 지원을 제공합니다.

2. 견적

동일 유형의 기술, 재료, 첨단 기술, 가격 할인에 대한 샘플 또는 배치 견적은 고객의 비용을 크게 절감합니다.

3. 전문성

당사는 독일, 일본, 대만 등 지역의 첨단 장비와 생산 기술, 전문 생산, 규모를 갖추고 있습니다. 당사 공장은 거의 20,000 평방미터의 면적을 차지하며 800명 이상의 직원과 50명의 수석 기술 백본 인력을 보유하고 있습니다.

4. 설계

고객에게 솔루션을 제공하여 다수의 국제 시스템 인증을 완료할 수 있으며, 기판 생산, 배선, 원리 설계, 금형, 패치, 플러그인 및 개방형 강철 메쉬 원스톱 서비스를 제공할 수 있습니다. 16년간의 전문 기술 수준 축적은 귀하의 선택과 신뢰에 가치가 있습니다.

5. 샘플 제작

당사는 FPC 샘플 제작 및 맞춤형 서비스에 특화되어 있으며, 신속 생산 라인을 보유하고 있습니다. 예를 들어, 유연 회로 기판 이중 패널 샘플은 5-7일 이내에 완료될 수 있습니다.

인증 및 수상 경력

참고:

이 사이트의 모든 사진은 실제입니다. 조명, 촬영 각도 및 디스플레이 해상도의 변경으로 인해 보이는 이미지에 어느 정도 색수차가 있을 수 있습니다. GongDong HongQi는 중국에서 16년의 역사를 가진 전문 회로 기판 제조업체입니다. 당사의 제품은 매년 업데이트 및 업그레이드되며 모든 종류의 FPC 샘플 제작 및 맞춤형 서비스에 특화되어 있습니다. 당사 제품에 관심이 있으시면 요구 사항을 알려주시면 전문적인 솔루션, 기판 생산, 배선, 원리 설계, 금형, 패치, 플러그인 및 기타 원스톱 서비스를 제공하는 데 도움을 드리겠습니다.

온라인으로 문의하시거나 이메일을 보내주시면 전문 영업팀에서 일대일 서비스를 제공해 드립니다. 시간을 내주셔서 감사합니다.
