HQ046 LED 라이트 스트립 FPC의 기술 사양 및 맞춤 서비스

초록

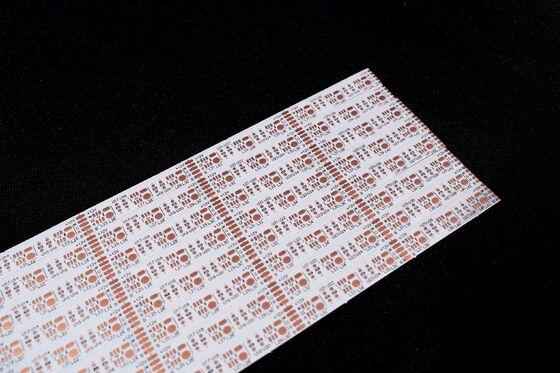

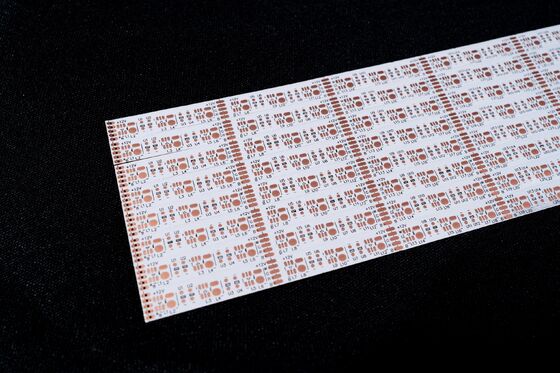

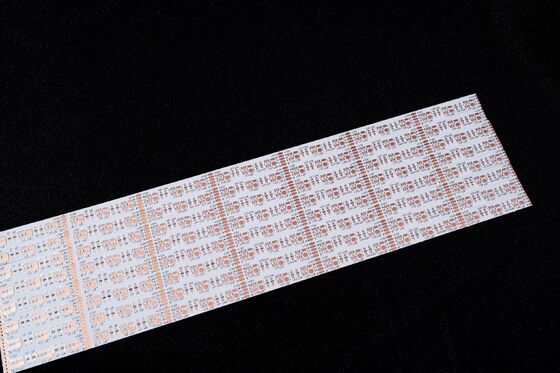

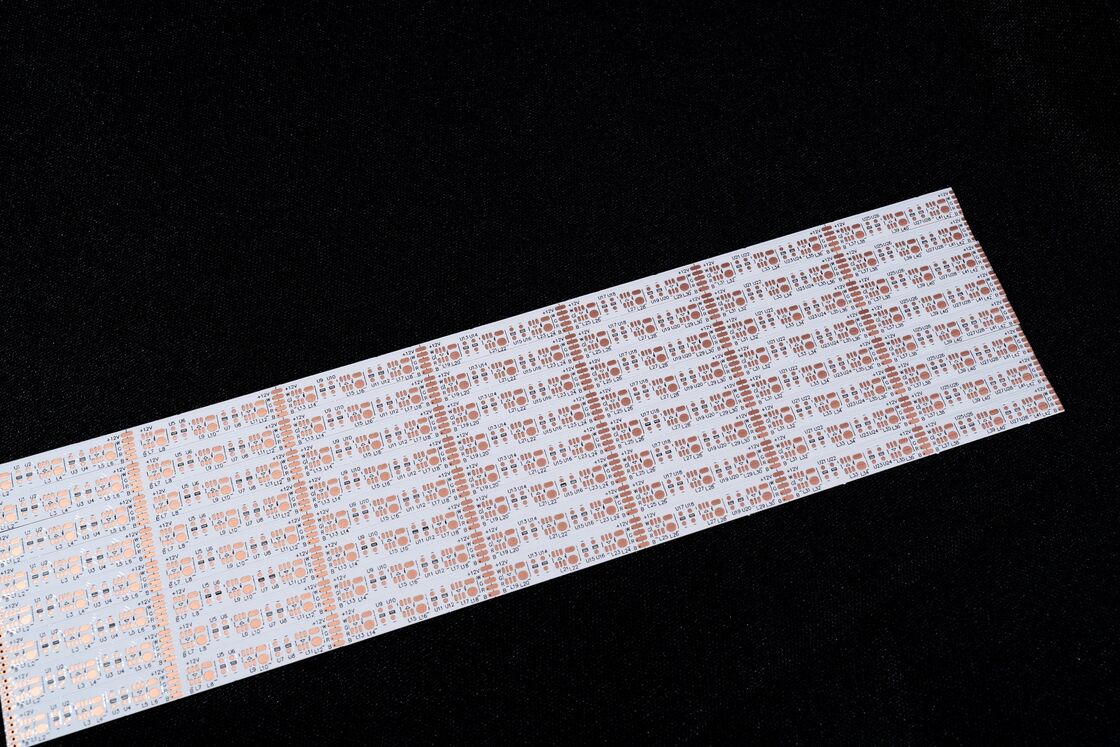

1. HQ046 LED 라이트 스트립 FPC 제품 개요

2. 기술 사양 및 맞춤 범위

2.1 치수 사양

• 정밀 FPC: 최대 크기: 240×500mm(제한: 250×500mm); 최소 크기: 제한 없음.
• 롤 재료 FPC: 최대 너비: 240mm; 최대 길이: 100미터.

2.2 회로층 구성

• 단층 FPC: 산업 제어, 전자 계측기 및 기본 조명 시스템과 같은 저복잡성 회로에 적합한 단순 구조.
• 이중층 FPC: 전도 경로를 위한 향상된 비아를 갖춘 이중 구리 호일 층으로, 모바일 장치, 자동차 계기판 및 중고가 LED 라이트 스트립과 같은 고집적 제품에 이상적입니다.
• 다층 FPC: 조밀한 배선 및 다중 신호 전송이 필요한 초고복잡성 응용 분야에 맞춤화 가능.

2.3 솔더 마스크 색상 및 적용

• 노란색 솔더 마스크: 비용 효율성과 호환성으로 인해 대부분의 제품(예: 일반 케이블 어셈블리)에 대한 보편적인 옵션입니다.
• 검은색 솔더 마스크: 빛 반사를 줄이고 시각적 일관성을 개선하기 위해 고급 또는 빛 흡수 응용 분야(예: 자동차 조명, 스마트폰 백라이트, LED 디스플레이)에 선호됩니다.
• 흰색 솔더 마스크: 조명 기구, LED 디스플레이 및 의료 미용 기기에 적합한 향상된 반사율을 위해 추가 흰색 코팅이 장착되어 있습니다.

2.4 구리 호일 두께

• 정밀 FPC:
  • 단층: 18μm(0.5oz), 35μm(1oz)
  • 이중층: 12μm(0.33oz), 18μm(0.5oz), 35μm(1oz)
• 표준 FPC:
  • 단층: 18μm, 25μm, 35μm(1oz), 50μm
  • 이중층: 18-25μm, 25-25μm, 35-35μm, 35-70μm

2.5 최소 선폭/간격

3. 핵심 성능 및 품질 관리

3.1 유연성 및 굽힘 저항

• 전문 굽힘 테스터를 사용하여 각 재료 배치를 평가합니다.
• 모든 재료는 수만 번의 굽힘 사이클 을 거쳐 대량 생산 전에 동적 응용 시나리오(예: 접이식 조명, 곡면)에서 피로 파괴에 대한 저항성을 보장합니다.

3.2 제조 능력

• 공장 면적: 약 20,000제곱미터
• 인력: 50명의 수석 기술 전문가를 포함하여 800명 이상
• 생산 라인: 샘플 신속 처리 및 배치 제조 모두 전문

4. 맞춤 서비스 프로세스

4.1 컨설팅 및 기술 지원

• 맞춤형 솔루션 설계
• 도면 최적화
• 신제품 개발 지원
• 전문 기술 컨설팅

4.2 견적

• 표준화된 기술 프로세스
• 고품질 재료 소싱
• 효율적인 생산 관리

4.3 설계 및 통합

• 기판 생산
• 회로 배선 및 회로도 설계
• 금형 개발
• SMT(표면 실장 기술) 및 스루홀 어셈블리
• 스틸 메쉬 제작
  모든 프로세스는 신뢰성을 보장하기 위해 국제 인증을 준수합니다.

4.4 샘플 제작

5. 인증 및 참고 사항

• 인증: 제품 라인은 여러 국제 시스템 인증을 보유하고 있으며(요청 시 세부 정보 제공), 글로벌 산업 표준 준수를 보장합니다.
• 이미지 면책 조항: 공식 플랫폼의 모든 제품 이미지는 정품입니다. 조명, 촬영 각도 또는 디스플레이 해상도 차이로 인해 약간의 색상 차이가 발생할 수 있습니다.
• 지속적인 업그레이드: 당사의 FPC 제품은 새로운 기술 요구 사항에 맞춰 매년 업데이트 및 업그레이드됩니다.
