RGBW 4 칩과 함께 이중 계층 LED FPC - 사용자 정의 가능한 유연 인쇄 회로 보드

Name: RGBW 4 칩과 함께 이중 계층 LED FPC - 사용자 정의 가능한 유연 인쇄 회로 보드
Brand: Guangdong HongQi Advanced Materials Co., Ltd.
SKU: HQ00535
Availability: InStock

브랜드 이름:	HONGQI
모델 번호:	HQ00535
모크:	500pcs
가격:	협상 가능
배달 시간:	협상 가능
지불 조건:	l/c, d/a, t/t

자세한 정보

제품 설명

자세한 정보

원래 장소:

광동, 중국

인증:

UL E477885 IATF16949 GB/T 16949

포장 세부 사항:

강력한 종이 케이스로 가득합니다

공급 능력:

한 달에 100000 조각

강조하다:

이중층 FPC LED RGBW

4 칩 LED FPCB 보드

경험 많은 FPCB 제조업체 보증

제품 설명

HQ046 LED 조명 스트립 FPC - 기술 사양

유연 인쇄 회로(FPC)는 현대 LED 조명 스트립 응용 분야에서 필수적인 구성 요소로, 높은 유연성, 신뢰성 및 맞춤화 기능을 요구합니다. HQ046 LED 조명 스트립 FPC는 다양한 조명 시나리오를 위해 설계된 이중층 유연 회로 기판으로, 포괄적인 기술 매개변수와 맞춤화 서비스를 제공합니다.

제품 개요

매개변수	사양
제품 모델	HQ00535
제품명	LED 조명 스트립 FPC
회로 구조	이중층 회로 기판
표면 코팅	양면 검정색 솔더 마스크; 검정색 텍스트
산화 방지 처리	OSP (유기 솔더링 방부제)
핵심 성능	높은 유연성; 우수한 굽힘 저항

기술 사양 및 맞춤화

치수 사양

정밀 FPC: 최대 크기: 240x500mm (한계: 250x500mm); 최소 크기: 제한 없음
롤 재료 FPC: 최대 폭: 240mm; 최대 길이: 100미터

회로 층 구성

단일층 FPC: 산업 제어 및 기본 조명 시스템의 저복잡성 회로를 위한 간단한 구조
이중층 FPC: 모바일 장치 및 자동차 패널과 같은 고집적 제품을 위한 향상된 비아를 갖춘 이중 구리 포일 층
다층 FPC: 밀집된 배선이 필요한 초고복잡성 응용 분야를 위해 맞춤화 가능

솔더 마스크 색상 옵션

노란색 솔더 마스크: 일반 케이블 어셈블리에 대한 비용 효율적인 옵션
검정색 솔더 마스크: 빛 반사를 줄이기 위한 고급 응용 분야에 선호됨
흰색 솔더 마스크: 조명 기구 및 디스플레이의 반사율 향상

구리 포일 두께

정밀 FPC: 단일층: 18μm (0.5oz), 35μm (1oz); 이중층: 12μm (0.33oz), 18μm (0.5oz), 35μm (1oz)
표준 FPC: 단일층: 18μm, 25μm, 35μm (1oz), 50μm; 이중층: 18-25μm, 25-25μm, 35-35μm, 35-70μm

최소 라인 폭/간격

최소 라인 폭과 간격은 FPC 정밀도에 매우 중요합니다. 더 미세한 치수도 가능하지만, 3mil (0.076mm)는 제조 수율과 비용 효율성의 균형을 맞추기 위한 실용적인 최소값으로 권장됩니다.

핵심 성능 및 품질 관리

유연성 및 굽힘 저항

HQ046 FPC는 엄격한 품질 관리를 통해 검증된 탁월한 유연성을 보여줍니다. 모든 재료는 대량 생산 전에 수만 번의 굽힘 테스트를 거쳐 동적 응용 분야에서 피로 파괴에 대한 저항성을 보장합니다.

제조 역량

공장 면적: 약 20,000 평방미터
인력: 50명의 수석 기술 전문가를 포함한 800명 이상의 직원
생산 라인: 샘플 신속 처리 및 배치 제조 모두 전문화됨
독일, 일본, 대만산 고급 장비

맞춤화 서비스 프로세스

상담 및 기술 지원

FPC 설계, R&D 및 제조 분야 16년의 전문성을 바탕으로 맞춤형 솔루션 설계, 도면 최적화, 신제품 개발 지원 및 전문 기술 컨설팅을 제공합니다.

설계 및 통합

당사의 서비스는 기판 생산, 회로 배선 및 스키매틱 설계, 금형 개발, SMT 및 스루홀 조립, 강철 메쉬 제작을 포함한 FPC 가치 사슬 전체를 포괄합니다. 모든 공정은 국제 인증을 준수합니다.

샘플 제작

샘플 제조를 위한 신속 생산 라인이 있으며, 리드 타임은 이중층 FPC 샘플의 경우 5-7일로 신속한 프로토타이핑 및 검증을 가능하게 합니다.

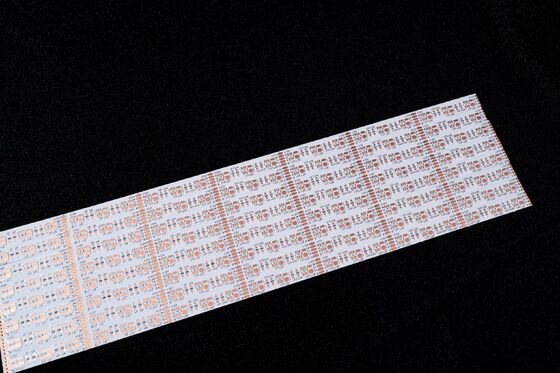

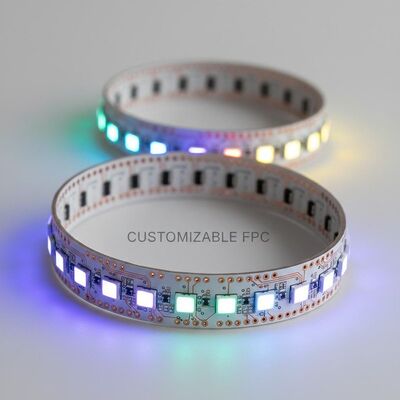

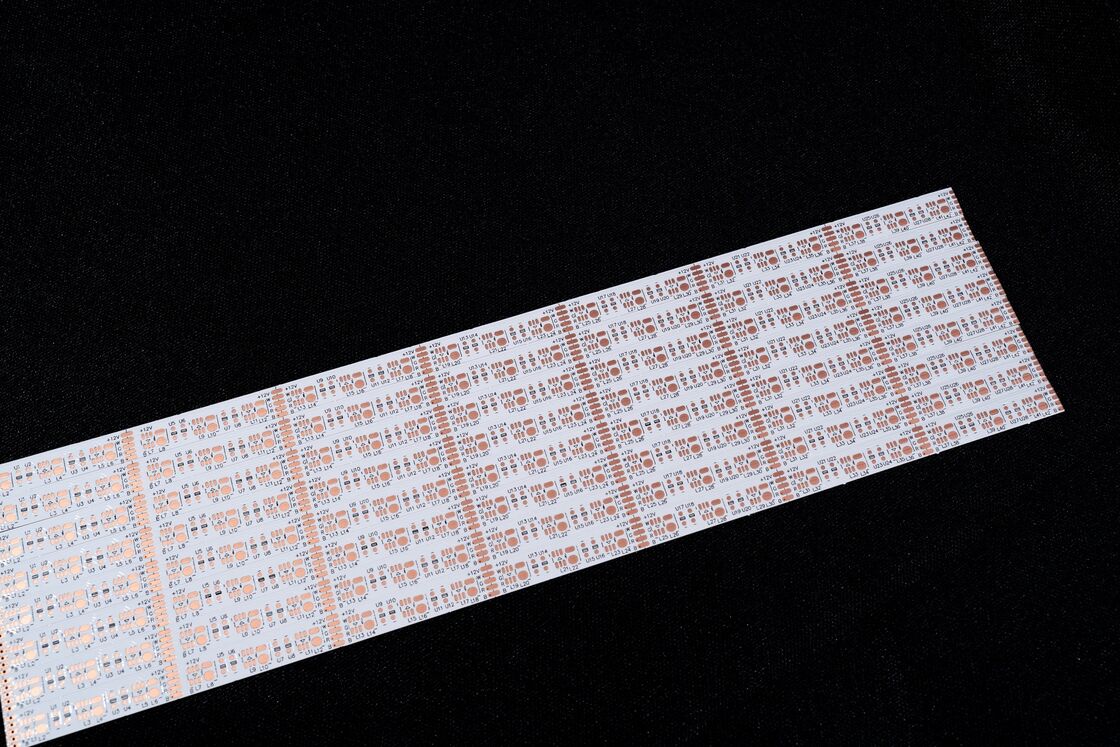

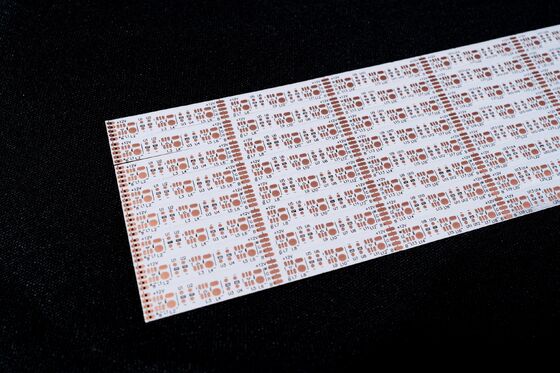

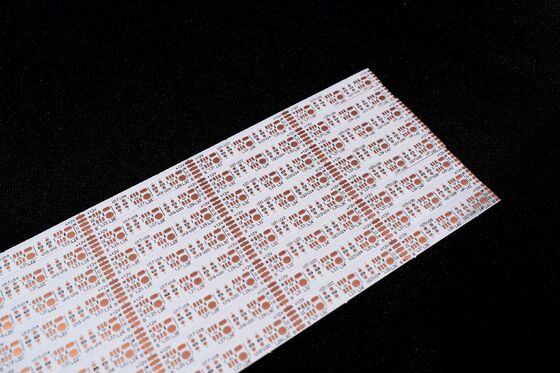

제품 이미지

RGBW 4 칩과 함께 이중 계층 LED FPC - 사용자 정의 가능한 유연 인쇄 회로 보드 0

RGBW 4 칩과 함께 이중 계층 LED FPC - 사용자 정의 가능한 유연 인쇄 회로 보드 1

RGBW 4 칩과 함께 이중 계층 LED FPC - 사용자 정의 가능한 유연 인쇄 회로 보드 2

RGBW 4 칩과 함께 이중 계층 LED FPC - 사용자 정의 가능한 유연 인쇄 회로 보드 3

RGBW 4 칩과 함께 이중 계층 LED FPC - 사용자 정의 가능한 유연 인쇄 회로 보드 4

RGBW 4 칩과 함께 이중 계층 LED FPC - 사용자 정의 가능한 유연 인쇄 회로 보드 5

RGBW 4 칩과 함께 이중 계층 LED FPC - 사용자 정의 가능한 유연 인쇄 회로 보드 6

RGBW 4 칩과 함께 이중 계층 LED FPC - 사용자 정의 가능한 유연 인쇄 회로 보드 7

RGBW 4 칩과 함께 이중 계층 LED FPC - 사용자 정의 가능한 유연 인쇄 회로 보드 8

RGBW 4 칩과 함께 이중 계층 LED FPC - 사용자 정의 가능한 유연 인쇄 회로 보드 9

인증 및 참고 사항

글로벌 산업 표준 준수를 보장하는 다수의 국제 시스템 인증
제품 이미지는 조명 및 디스플레이 차이로 인한 약간의 색상 변형이 있을 수 있으며 실제와 동일합니다.
신기술 요구 사항에 맞춰 연간 제품 업데이트 및 업그레이드

연락처 정보

맞춤형 솔루션 또는 추가 문의 사항은 온라인 상담 또는 이메일을 통해 전문 영업팀에 문의하여 일대일 지원을 받으십시오.

GongDong HongQi Electronics Co., Ltd. - 2009년부터 고품질 FPC 솔루션을 위한 귀하의 신뢰할 수 있는 파트너.
