핫 판매 초고형 유연 LED FPC 보드 폴리마이드 기반 구리 접착 LED 스트립 FPC 보드

Name: 핫 판매 초고형 유연 LED FPC 보드 폴리마이드 기반 구리 접착 LED 스트립 FPC 보드
Brand: Guangdong HongQi Advanced Materials Co., Ltd.
SKU: HQ00536
Availability: InStock

브랜드 이름:	HONGQI
모델 번호:	HQ00536
모크:	2000pcs
가격:	협상 가능
배달 시간:	협상 가능
지불 조건:	l/c, d/a, t/t

자세한 정보

제품 설명

자세한 정보

원래 장소:

광동, 중국

인증:

UL E477885 IATF16949 GB/T13485

방수복:

예

SMP:

지원하다

전력 소비:

4.8W/m

길이:

100mm

기본 자료:

알루미늄베이스 라미네이트

현재 등급:

단열 수지:

에폭시 수지 (EP)

절연 두께:

기존 보드

LED 수:

LED 유형:

SMD

색상:

하얀색

처리 기술:

롤 포일

IP 등급:

IP65

재료:

폴리이 미드

기본 재료:

구리

포장 세부 사항:

강력한 종이 케이스로 가득합니다

공급 능력:

한 달에 100000 조각

제품 설명

유연 인쇄 회로 어셈블리 - 이중층 PCB 공장 직판

제품 설명

모델: HQ00536

이름: LED 라이트 스트립 FPC

특징:

이중층 회로 기판
양면 블랙 필름
블랙 텍스트 인쇄
표면 OSP (유기 솔더성 보존) 산화 방지 처리

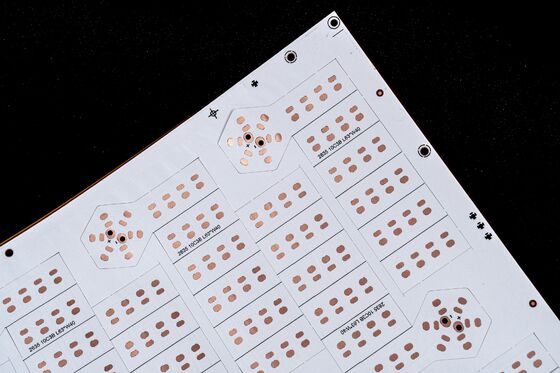

핫 판매 초고형 유연 LED FPC 보드 폴리마이드 기반 구리 접착 LED 스트립 FPC 보드 0

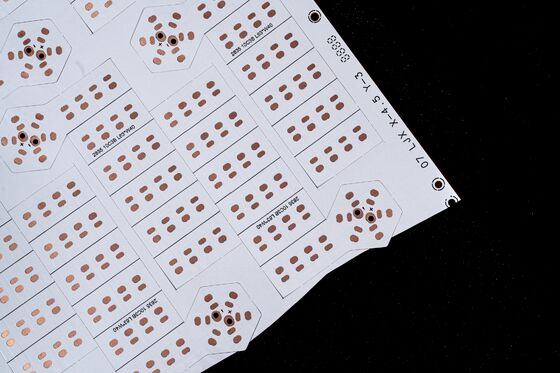

핫 판매 초고형 유연 LED FPC 보드 폴리마이드 기반 구리 접착 LED 스트립 FPC 보드 1

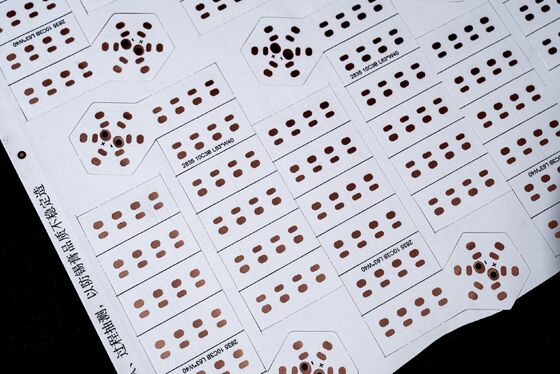

핫 판매 초고형 유연 LED FPC 보드 폴리마이드 기반 구리 접착 LED 스트립 FPC 보드 2

제품 사양

맞춤 설정 옵션:
유연 PCB 및 FPC 전문 제조업체로서, 특정 고객 요구 사항을 충족하도록 제품을 맞춤 제작합니다:
- LED 라이트 스트립 FPC
- 정밀 FPC
- 컬러풀 LED 스트립 FPC
- 단면, 양면 또는 다층 FPC 보드
기계적 특성:
- 굽힘 적용을 위한 뛰어난 유연성과 내구성
- 신뢰성을 보장하기 위해 수만 번의 굽힘 사이클을 포함하는 공장 테스트 표준

FPC 설계 매개변수

1. 치수 사양:

정밀 FPC: 최대 크기: 240mm x 500mm (최대 250mm x 500mm)
최소 크기: 제한 없음
롤 재료 보드: 최대 너비: 240mm; 최대 길이: 100미터

2. 보드 레이어 구성:

단층 보드는 간단한 회로 응용 분야(예: 산업 제어, 전자 기기)에 적합합니다.
양면 보드는 비아를 갖춘 두 개의 구리 호일 층을 특징으로 하여 복잡한 전도 경로를 가능하게 합니다. 모바일 장치 및 자동차 전자 제품에 일반적으로 사용됩니다.

3. 솔더 마스크 색상 옵션:

사용 가능한 색상: 노란색, 검은색 또는 흰색
- 노란색 필름: 일반적인 용도(예: 케이블)에 적합합니다.
- 검은색 필름: 고급 또는 빛에 민감한 제품(예: 자동차, 휴대폰, LED 디스플레이)에 적합합니다.
- 흰색 필름: 반사 응용 분야(예: 조명 기구, 의료 미용 장비)에 이상적인 추가 흰색 코팅 층을 포함합니다.

4. 구리 호일 두께 옵션:

정밀 FPC: 단층 옵션: 18µm (0.5oz), 35µm (1oz)
이중층 옵션: 12µm (0.33oz), 18µm (0.5oz) 또는 35µm (1oz)
표준 FPC: 단층 옵션: 18µm/25µm/35µm (1oz)/50µm
이중층 옵션: 18-25µm, 25-25µm 또는 35µm

5. 트레이스 및 공간 치수:

최소 트레이스 너비: 4mil
최소 간격: 4mil

FPC 설계의 기술 사양

회로 매개변수:

최대 작동 전압: 100V DC/AC
절연 저항: ≥5MΩ
유전 강도: 30kV/mm

재료 특성:

기본 재료: 고성능 유연 폴리이미드 필름
접착층: 내구성이 뛰어나고 내열성이 있는 아크릴 접착제
표면 마감: 향상된 솔더성을 위한 OSP 처리

서비스 흐름

프로젝트 상담:
- 요구 사항을 이해하고 맞춤형 솔루션을 제공하기 위한 초기 논의.
설계 및 프로토타입 제작:
- 요청 시 맞춤형 설계 서비스 제공.
생산:
- 엄격한 품질 관리 표준을 갖춘 대량 생산.
테스트:
- 전기, 기계 및 환경 평가를 포함한 포괄적인 테스트.
배송:
- 전 세계 배송 옵션 제공.

공장 기능

최첨단 제조 시설
첨단 테스트 장비(예: 굽힘 테스터, 절연 저항 분석기)
ISO 인증 품질 관리 시스템
신속한 프로토타입 제작 기능

핫 판매 초고형 유연 LED FPC 보드 폴리마이드 기반 구리 접착 LED 스트립 FPC 보드 3

핫 판매 초고형 유연 LED FPC 보드 폴리마이드 기반 구리 접착 LED 스트립 FPC 보드 4

핫 판매 초고형 유연 LED FPC 보드 폴리마이드 기반 구리 접착 LED 스트립 FPC 보드 5

핫 판매 초고형 유연 LED FPC 보드 폴리마이드 기반 구리 접착 LED 스트립 FPC 보드 6

핫 판매 초고형 유연 LED FPC 보드 폴리마이드 기반 구리 접착 LED 스트립 FPC 보드 8

인증서 및 표창

참고

모든 제품은 RoHS를 준수하며 국제 안전 표준을 충족합니다.
맞춤 주문의 경우, 자세한 기술 사양(PDF 또는 Gerber 파일 선호)을 제공하십시오.
대량 할인 또는 맞춤형 포장 솔루션에 대해 문의하십시오.
