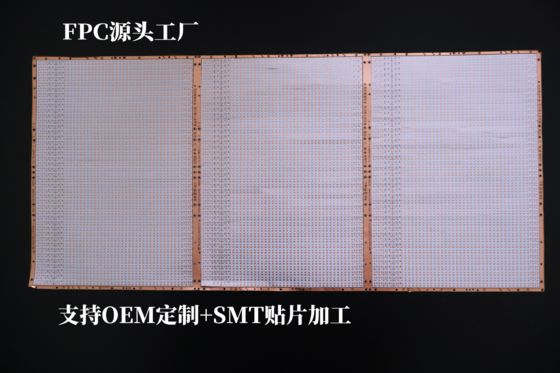

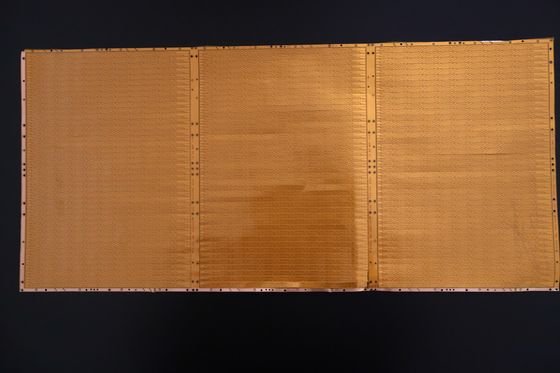

유연한 인쇄 회로 (FPC) 는 현대 LED 라이트 스트립 응용 프로그램에서 중요한 구성 요소이며 높은 유연성, 신뢰성 및 사용자 정의 적응력을 요구합니다.이 문서에서는 기술 매개 변수를 상세히 설명합니다., 성능 특성 및 서비스 流程의 HQ49512 LED 라이트 스트립 FPC, 다양한 조명 시나리오를 위해 설계 된 이층 유연 회로 보드.또한 제조업체의 사용자 정의 기능에 대해 자세히 설명합니다., 품질 관리 조치 및 기술 지원 시스템, LED 빛 스트립 FPC 솔루션을 선택하는 산업 전문가에 대한 포괄적 인 참조를 제공합니다.

HQ046는 구조적 안정성과 환경 적응력을 통합하는 LED 빛 스트립 응용 프로그램에 설계 된 전문 FPC입니다. 주요 속성은 다음과 같습니다.

16 년의 경험을 가진 전문 FPC 제조업체로서, 우리는 단층, 이중층 및 다층 구조를 포함하는 LED 라이트 스트립 FPC에 대한 포괄적인 사용자 정의를 제공합니다.주요 기술 매개 변수 및 사용자 정의 옵션은 아래에 상세히 설명됩니다.:

• 정밀 FPC: 최대 크기: 240×500mm (제한: 250×500mm); 최소 크기: 제한이 없습니다.
• 롤물질 FPC: 최대 너비: 240mm 최대 길이는: 100m

FPC 레이어 선택은 다음과 같은 전형적인 시나리오로 응용 프로그램의 복잡성에 따라 결정됩니다.

• 일층 FPC: 간단한 구조, 산업 제어 장치, 전자 기기 및 기본 조명 시스템에서 낮은 복잡성 회로에 적합합니다.
• 이중층 FPC: 전도 경로에 대한 향상된 비아와 함께 두 개의 구리 엽층, 모바일 장치, 자동차 기기 패널 및 중고급 LED 라이트 스트립과 같은 높은 통합 제품을위한 이상적입니다.
• 다층 FPC: 밀도가 높은 배선 및 다자 신호 전송이 필요한 초고 복잡성 애플리케이션에 맞게 조정할 수 있습니다.

용접 마스크 색상은 특정 기능 및 미용 요구 사항에 최적화됩니다.

• 노란 용접 마스크: 대부분의 제품 (예: 일반 케이블 집합체) 에 대한 보편적 옵션, 비용 효율성과 호환성 때문에.
• 블랙 솔더 마스크: 고급 또는 빛을 흡수하는 애플리케이션 (예를 들어, 자동차 조명, 스마트 폰 백라이트, LED 디스플레이) 에 선호되며 빛 반사를 줄이고 시각 일관성을 향상시킵니다.
• 백색 솔더 마스크: 반사성을 향상시키기 위해 추가 백색 코팅을 갖추고 있으며, 조명 장치, LED 디스플레이 및 의료 미용 장치에 적합합니다.

구리 필름 두께는 전류 운반 능력과 유연성 요구 사항에 맞게 조정됩니다.

• 정밀 FPC:
  • 단층: 18μm (0.5oz), 35μm (1oz)
  • 이중층: 12μm (0.33oz), 18μm (0.5oz), 35μm (1oz)
• 표준 FPC:
  • 단층: 18μm, 25μm, 35μm (1oz), 50μm
  • 이중층: 18-25μm, 25-25μm, 35-35μm, 35-70μm

최소 라인 너비와 간격은 FPC 정밀성에 매우 중요합니다.3밀리 (0.076mm)생산 생산성과 비용 효율성을 균형 잡기 위해 실용적 최소로 권장됩니다. 작은 크기는 생산 어려움과 결함 비율을 증가시킬 수 있습니다.

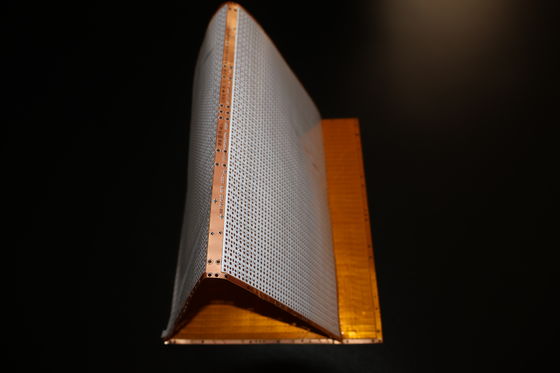

HQ046 FPC는 엄격한 품질 통제를 통해 검증 된 예외적인 유연성을 보여줍니다.

• 각 팩의 재료를 평가하기 위해 전문 굽기 검사기가 사용됩니다.

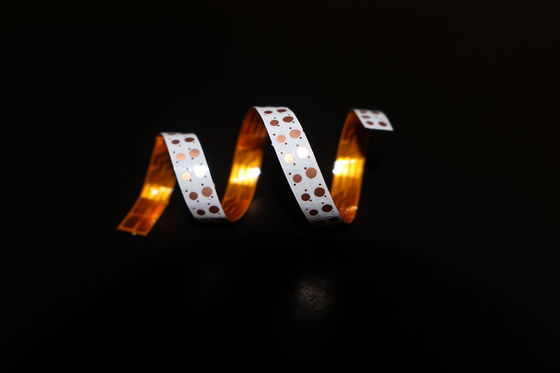

• 모든 재료는수만 회로 굽는대량 생산 전, 동적 응용 시나리오에서 피로 장애에 대한 저항성을 보장합니다 (예를 들어, 접이 가능한 조명, 곡선 표면).

이 제조 시설은 독일, 일본 및 대만에서 선진 장비로 장착되어 있으며, 대량 및 고 정밀 생산을 지원합니다.

• 공장 면적: 약 2만 평방 미터
• 근로자: 50명의 고위 기술 전문가를 포함하여 800명 이상의 직원
• 생산 라인: 샘플 가속화 및 대량 제조 모두에 특화

다양한 고객 요구를 충족시키기 위해, 우리는 간소화 된, 단점 사용자 정의 서비스를 제공합니다:

FPC 설계, 연구개발 및 제조에 대한 16년의 전문 지식을 활용하여 우리는 다음과 같이 제공합니다.

• 개인화된 솔루션 설계
• 그림 최적화
• 신제품 개발 지원
• 전문 기술 상담

우리는 샘플과 팩 주문에 대한 경쟁력 있는 가격을 제공하며, 비용 최적화를 통해:

• 표준화된 기술 프로세스
• 고품질의 재료 공급
• 효율적인 생산 관리

우리의 서비스는 전체 FPC 가치 사슬을 포함합니다.

• 기판 생산
• 회로 배선 및 스케마 설계
• 곰팡이 발달
• SMT (수면 장착 기술) 및 구멍을 통한 조립
• 금속물망 제조
  모든 프로세스는 신뢰성을 보장하기 위해 국제 인증을 준수합니다.

가속화 생산 라인은 샘플 제조에 전념하고 있으며이중층 FPC 샘플의 경우 5-7일, 빠른 프로토타입 제작과 검증을 가능하게 합니다.

• 인증서: 제품 라인업은 여러 국제 시스템 인증을 보유하고 있습니다 (요청하면 세부 사항이 제공됩니다), 세계 산업 표준에 대한 준수.
• 이미지 배제: 공식 플랫폼에 있는 모든 제품 이미지는 정품입니다. 조명이나 디스플레이 해상도 차이로 인해 약간의 색상 변이가 발생할 수 있습니다.
• 지속적인 업그레이드: 우리의 FPC 제품은 신흥 기술 요구 사항에 맞추기 위해 매년 업데이트 및 업그레이드됩니다.

맞춤형 솔루션 또는 추가 조사를 위해 온라인 상담 또는 이메일을 통해 개인 지원을 위해 전문 판매 팀과 연락하십시오.

GongDong HongQi Electronics Co., Ltd. 2009년부터 고품질의 FPC 솔루션에 대한 귀하의 신뢰할 수 있는 파트너
