방수 LED 스트립 유연 PCB ◎ 폴리아미드 (PI) 인쇄 회로판

Name: 방수 LED 스트립 유연 PCB ◎ 폴리아미드 (PI) 인쇄 회로판
Brand: Guangdong HongQi Advanced Materials Co., Ltd.
SKU: HQ00047
Availability: InStock

브랜드 이름:	HQ
모델 번호:	HQ00047
모크:	3000PCS
가격:	협상 가능
배달 시간:	협상 가능
지불 조건:	l/c, d/a, t/t

자세한 정보

제품 설명

자세한 정보

원래 장소:

중국 광동

인증:

UL E477885 IATF16949 GB/T 16949

상태 코드:

403

마케팅 방법:

공장 직접 판매

크기:

맞춤형

제품 작동 전류:

방수복:

예

제품 작동 전압:

12V

전압:

12V

제품 소재:

폴리이미드

제품 계층:

단일 레이어

섬기는 사람:

개방적인

제품 색상:

노란색

색상:

하얀색

기계적 강성:

유연한

두께:

0.2mm

제품 응용:

LED 조명

포장 세부 사항:

강력한 종이 케이스로 가득합니다

공급 능력:

한 달에 100000 조각

강조하다:

12V LED FPC

방수 유연한 인쇄 회로 기판

폴리이미드 소재 FPCB

제품 설명

HQ047 LED 라이트 스트립 유연 인쇄 회로 보드

검은색 용접 마스크를 가진 이중층 유연 회로판, 다재다능한 조명 응용 프로그램에서 뛰어난 유연성과 굴곡 저항을 위해 설계되었습니다.

제품 사양

제품 모델	HQ00046
제품 이름	LED 빛 스트립 FPC
회로 구조	2층 회로판
표면 코팅	검은색 실크 스크린과 함께 두 면의 검은색 용접 마스크
항산화제 치료	OSP (Organic Soldability Preservative) 는 유기 용접성 보존제입니다.
핵심 성능	높은 유연성 및 뛰어난 굴절 저항성

기술 사양 및 사용자 정의 옵션

차원 사양

정밀 FPC: 최대 크기는 240×500mm (범위: 250×500mm)
롤형 FPC: 최대 너비 240mm; 최대 길이는 100m
최소 크기 제한이 없습니다.

회로 계층 구성

응용 프로그램의 복잡성에 따라 단일 계층, 이중 계층 또는 다층 FPC 구성 중 하나를 선택하십시오.

일층 FPC:산업 제어 및 기본 조명 시스템에서의 낮은 복잡성 회로에 대한 비용 효율적인 솔루션
이중층 FPC:모바일 장치, 자동차 패널 및 중고형 LED 스트립에 대한 향상된 전류 처리 및 열 분산
다층 FPC:밀도가 높은 배선 요구 사항의 초고 복잡성 애플리케이션에 맞춤형 솔루션

솔더 마스크 색상 옵션

노란색:일반용에 대한 보편적이고 비용 효율적인 옵션
검은색:빛 흡수 시나리오 (자동차 조명, 디스플레이) 에 대한 고급 선택
흰색:조명장치의 최대 광 사용을 위한 반사 코팅

구리 필름 두께

FPC 타입	레이어 구성	사용 가능한 두께
정밀 FPC	단층	18μm (0.5oz), 35μm (1oz)
정밀 FPC	2층	12μm (0.33oz), 18μm (0.5oz), 35μm (1oz)
표준 FPC	단층	18μm, 25μm, 35μm (1oz), 50μm
표준 FPC	2층	18-25μm, 25-25μm, 35-35μm, 35-70μm

제조 정밀성

최저 라인 너비 / 간격 3 밀리 (0.076mm) 는 최적의 제조 생산량, 비용 효율성 및 신뢰성을 위해 권장됩니다.

성능 및 품질 보장

유연성 과 굴곡 저항성

각 팩은 전문 굽기 장비로 엄격한 테스트를 거쳐 수 십만 회전을 견딜 수 있습니다. 동적인 응용 프로그램에서 성능을 보장합니다.

제조 능력

공장 면적: 2만 평방 미터
인력: 50명의 고위 기술 전문가를 포함하여 800명 이상의 직원
독일, 일본, 대만 에서 온 첨단 장비
샘플 및 대용량 생산을 위한 전용 라인

사용자 정의 서비스 프로세스

컨설팅 및 기술 지원

16년 동안 FPC 전문성을 바탕으로 맞춤형 솔루션, 도면 최적화, 신제품 개발, 기술지도를 제공했습니다.

경쟁력 있는 가격

표준화된 프로세스, 전략적 재료 공급 및 효율적인 생산 관리로 비용 최적화

통합 서비스

품질 검증과 함께 기본 기판 생산
회로 라우팅 및 스케마적 설계 최적화
맞춤형 곰팡이 개발
SMT 및 뚫린 구멍 조립
금속물망 제조

빠른 프로토타입 제작

두 배층 FPC 프로토타입에 5-7일 전속 시간으로 샘플을 위한 전용 가속 생산 라인.

품질 인증 및 참고문서

글로벌 산업 표준과 규제 요구 사항에 대한 준수를 보장하는 여러 국제 시스템 인증.

모든 제품 이미지는 정품입니다. 조명 조건 또는 표시 차이로 인해 약간의 색상의 변이가 발생할 수 있습니다.

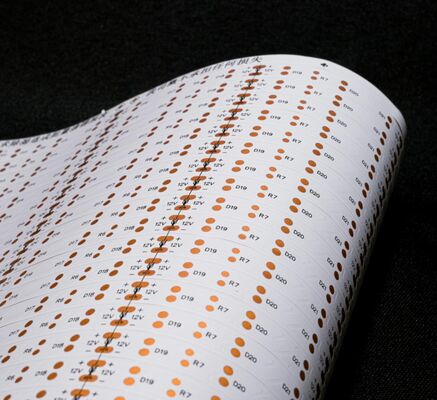

방수 LED 스트립 유연 PCB ◎ 폴리아미드 (PI) 인쇄 회로판 0

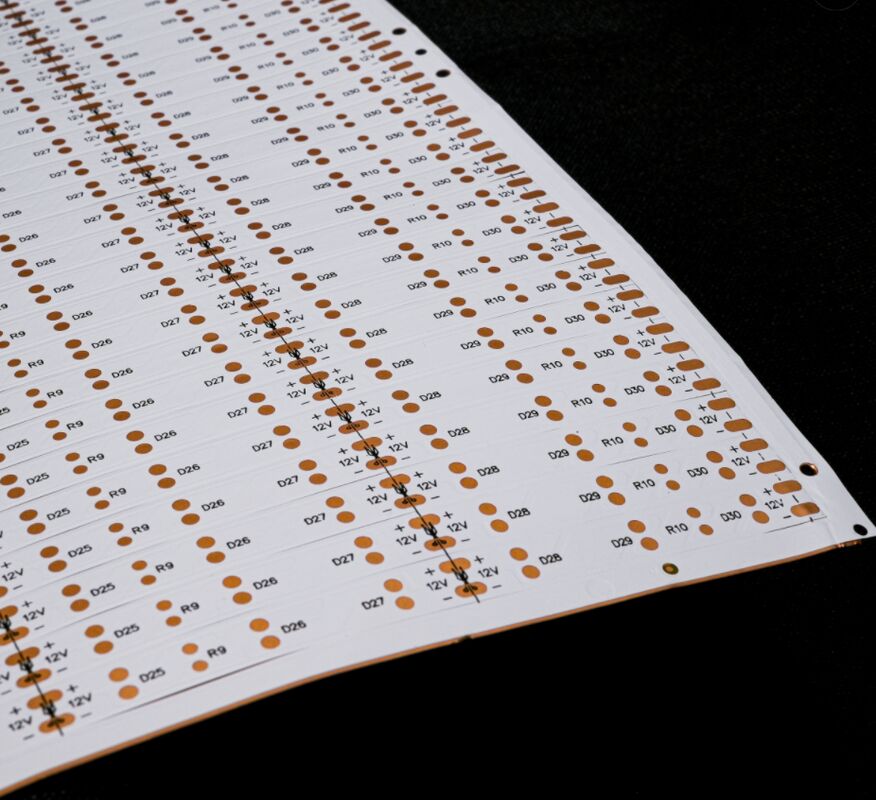

방수 LED 스트립 유연 PCB ◎ 폴리아미드 (PI) 인쇄 회로판 1

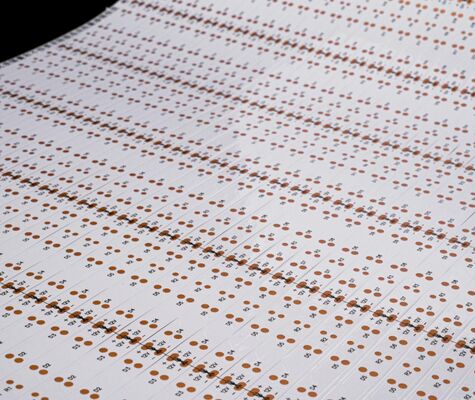

방수 LED 스트립 유연 PCB ◎ 폴리아미드 (PI) 인쇄 회로판 2

방수 LED 스트립 유연 PCB ◎ 폴리아미드 (PI) 인쇄 회로판 3

방수 LED 스트립 유연 PCB ◎ 폴리아미드 (PI) 인쇄 회로판 4

방수 LED 스트립 유연 PCB ◎ 폴리아미드 (PI) 인쇄 회로판 5

방수 LED 스트립 유연 PCB ◎ 폴리아미드 (PI) 인쇄 회로판 6

방수 LED 스트립 유연 PCB ◎ 폴리아미드 (PI) 인쇄 회로판 7

방수 LED 스트립 유연 PCB ◎ 폴리아미드 (PI) 인쇄 회로판 8

방수 LED 스트립 유연 PCB ◎ 폴리아미드 (PI) 인쇄 회로판 9

FPC 제품 포트폴리오는 신흥 기술 추세에 맞추기 위해 매년 업데이트됩니다.
