2835 LED LIGHT 12V LED 스트립 회로 보드에 대한 양면 화이트 필름과 유연한 LED FPCB

Name: 2835 LED LIGHT 12V LED 스트립 회로 보드에 대한 양면 화이트 필름과 유연한 LED FPCB
Brand: Guangdong HongQi Advanced Materials Co., Ltd.
SKU: HQ40040
Availability: InStock

브랜드 이름:	HONGQI
모델 번호:	HQ40040
모크:	1000pcs
가격:	협상 가능
배달 시간:	8-15 근무일
지불 조건:	l/c, d/a, t/t

자세한 정보

제품 설명

자세한 정보

원래 장소:

광동, 중국

인증:

UL E477885 IATF16949 GB/T13485

동박 두께:

1온스

IP 등급:

IP65

구리 두께:

35um

전력 소비:

4.8W/m

크기:

맞춤형

최소 구멍:

0.1mm

가공기술:

압연 포일

LED 색상:

하얀색

SMP:

지원하다

솔드마스크:

하얀색

방수복:

예

너비:

10mm

단열재:

유기수지

전압 정격:

12V

유연성:

유연한

포장 세부 사항:

강력한 종이 케이스로 가득합니다

공급 능력:

한 달에 100000 조각

강조하다:

LED FPC 유연 회로

12V LED FPCB 스트립

2835 LED FPC 보증

제품 설명

FPCB - BARE - 2835-120D-40R-5MM-12V-0805 플렉서블 LED 스트립 회로 기판

제품 개요

모델 번호: HQ40040
제품명: 플렉서블 LED 스트립 회로 기판
특징: 이중층 보드, 양면 백색 필름, 검정색 문자 OSP 항산화 처리

사양

LED 유형: 5050
단위당 수량: 30 LEDs/PC
치수: 10mm x 503mm
전압: 24V
보드 유형: 백색 필름이 있는 양면 FPCB

FPC 설계 매개변수

치수 정밀도

정밀 FPC: 최대 크기 240mm(너비) x 500mm(길이), 최소 크기 제약 없음
롤 재질 보드: 최대 너비 240mm, 최대 길이 100미터

층 수

단면 보드: 산업 제어 및 전자 기기에 일반적으로 사용되는 간단한 회로에 적합
양면 보드: 두 개의 구리 포일 층, 증가된 비아 및 전도성 경로를 특징으로 하며, 휴대폰, 자동차 계기판 및 기타 복잡한 제품과 같은 응용 분야에 이상적

솔더 마스크 색상 옵션

색상	응용 분야
황색 필름	일반 제품(예: 케이블 제품)에 적합
검정색 필름	고급 또는 빛 흡수 응용 분야(예: 자동차, 휴대폰, LED 디스플레이)에 선호됨
백색 필름	추가 백색 코팅 층 포함, 반사가 필요한 제품(예: 조명 기구, 의료 기기)에 이상적

구리 포일 두께

보드 유형	두께 옵션
정밀 FPC 단면 패널	18μm(0.5oz) 또는 35μm(1oz)
정밀 FPC 양면 보드	12μm(0.33oz), 18μm(0.5oz) 또는 35μm(1oz)
일반 FPC 단면 패널	18μm/25μm/35μm(1oz)/50μm
일반 FPC 양면 보드	18-25μm, 25-25μm, 35-35μm 또는 35-70μm

최소 선폭/간격

권장 최소 선폭 및 간격: 3mil (0.076mm)
더 작은 치수는 생산 난이도와 불량률을 높일 수 있습니다.

기술 서비스

맞춤 설계 지원: 특정 응용 분야 요구 사항에 맞는 맞춤형 솔루션
샘플 테스트: 요청 시 무료 샘플 테스트 가능
신속한 처리: 긴급 프로젝트 마감일을 충족하기 위한 빠른 생산 및 배송

품질 보증

모든 제품은 산업 표준 준수를 보장하기 위해 엄격하게 테스트됩니다.
품질과 신뢰성에 중점을 두고 제품에 대해 100% 만족 보장을 제공합니다.
플렉서블 회로 기판 이중 패널 샘플은 5-7일 이내에 완료될 수 있습니다.

제품 이미지

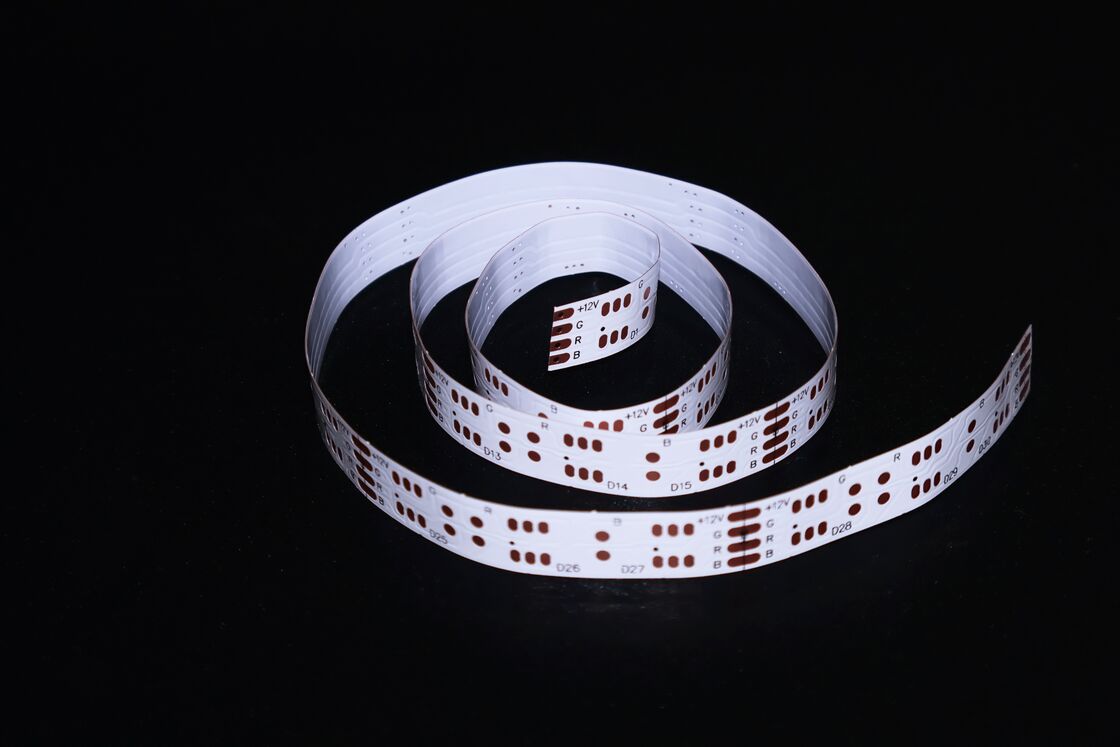

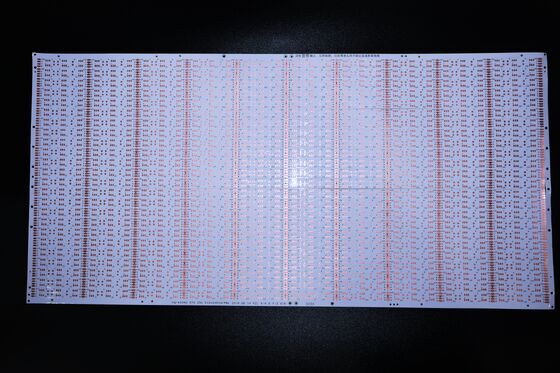

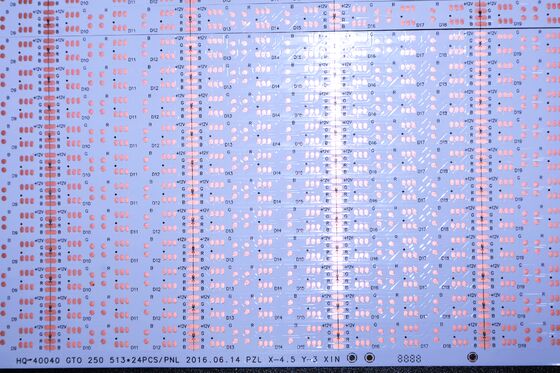

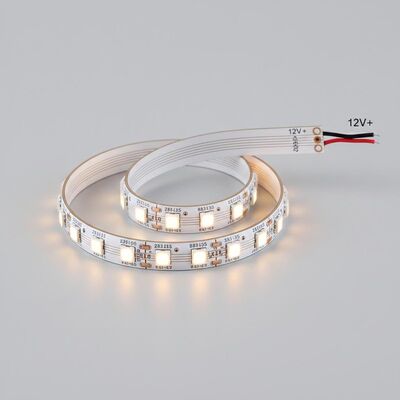

2835 LED LIGHT 12V LED 스트립 회로 보드에 대한 양면 화이트 필름과 유연한 LED FPCB 0

2835 LED LIGHT 12V LED 스트립 회로 보드에 대한 양면 화이트 필름과 유연한 LED FPCB 1

2835 LED LIGHT 12V LED 스트립 회로 보드에 대한 양면 화이트 필름과 유연한 LED FPCB 2

2835 LED LIGHT 12V LED 스트립 회로 보드에 대한 양면 화이트 필름과 유연한 LED FPCB 3

2835 LED LIGHT 12V LED 스트립 회로 보드에 대한 양면 화이트 필름과 유연한 LED FPCB 4

2835 LED LIGHT 12V LED 스트립 회로 보드에 대한 양면 화이트 필름과 유연한 LED FPCB 5

2835 LED LIGHT 12V LED 스트립 회로 보드에 대한 양면 화이트 필름과 유연한 LED FPCB 6

2835 LED LIGHT 12V LED 스트립 회로 보드에 대한 양면 화이트 필름과 유연한 LED FPCB 7

2835 LED LIGHT 12V LED 스트립 회로 보드에 대한 양면 화이트 필름과 유연한 LED FPCB 8

2835 LED LIGHT 12V LED 스트립 회로 보드에 대한 양면 화이트 필름과 유연한 LED FPCB 9
