제품 개요

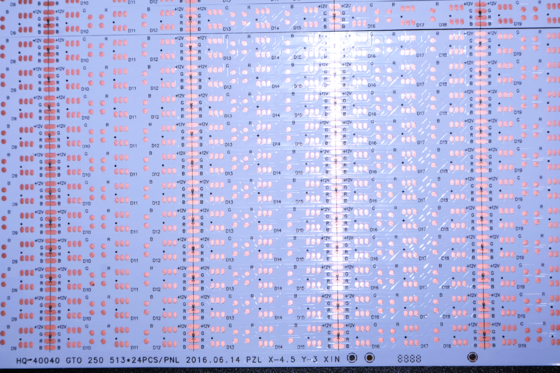

• 모델 번호: HQ40040

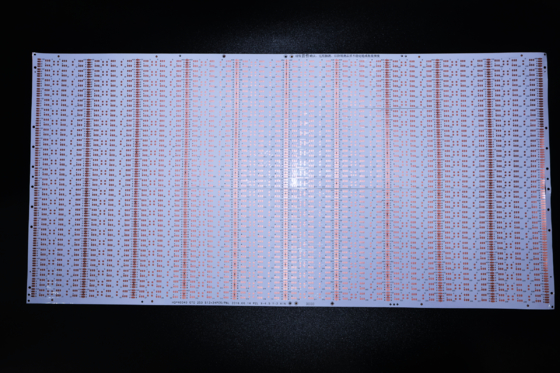

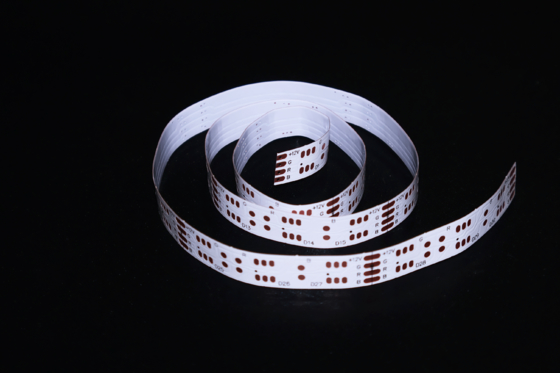

• 제품 이름: 유연한 LED 스트립 회로 기판
• 특징: 양면 백색 필름, 흑색 문자 OSP 산화 방지 처리된 이중층 기판

사양:

• LED 유형: 5050
• 단위당 수량: 30 LED/PC
• 치수: 10mm x 503mm
• 전압: 24V
• 기판 유형: 백색 필름을 사용한 양면 FPCB

FPC 설계 매개변수

1. 치수 정밀도

• 정밀 FPC: 최대 크기 240mm(너비) × 500mm(길이), 최소 크기 제약 없음.
• 롤 재료 기판: 최대 너비 240mm, 최대 길이 100미터.

2. 레이어 수

• 단층 기판은 산업 제어 및 전자 기기에 일반적으로 사용되는 간단한 회로에 적합합니다.
• 양면 기판은 두 개의 구리 호일 층, 증가된 비아 및 전도성 경로를 특징으로 하여 휴대폰, 자동차 계기 및 기타 복잡한 제품과 같은 응용 분야에 이상적입니다.

3. 솔더 마스크 색상 옵션

• 사용 가능한 색상: 노란색, 검은색 및 흰색.
  • 노란색 필름: 일반적인 용도 제품(예: 케이블 제품)에 적합합니다.
  • 검은색 필름: 고급 또는 빛 흡수 응용 분야(예: 자동차, 휴대폰, LED 디스플레이)에 선호됩니다.
  • 흰색 필름: 반사가 필요한 제품(예: 조명 기구, 의료 미용 기기)에 이상적인 추가 흰색 코팅 층을 포함합니다.

4. 구리 호일 두께

• 정밀 FPC 단일 패널 옵션:
  • 18μm (0.5oz) 또는 35μm (1oz).
• 정밀 FPC 이중층 기판 옵션:
  • 12μm (0.33oz), 18μm (0.5oz) 또는 35μm (1oz).
• 일반 FPC 단일 패널 옵션:
  • 18μm/25μm/35μm (1oz)/50μm.
• 일반 FPC 이중층 기판 옵션:
  • 18-25μm, 25-25μm, 35-35μm 또는 35-70μm.

5. 최소 선폭/간격

• 권장 최소 선폭 및 간격: 3mil (0.076mm). 더 작은 치수는 생산 난이도와 불량률을 증가시킬 수 있습니다.

기술 서비스

저희 회사는 제품의 최적 성능을 보장하기 위해 포괄적인 기술 지원을 제공합니다:

1. 맞춤형 설계 지원: 특정 응용 요구 사항에 맞는 맞춤형 솔루션.
2. 샘플 테스트: 요청 시 무료 샘플 테스트 제공.
3. 빠른 처리: 긴급한 프로젝트 마감일을 맞추기 위한 신속한 생산 및 배송.

품질 보증

• 모든 제품은 업계 표준을 준수하는지 확인하기 위해 엄격하게 테스트됩니다.
• 저희는 품질과 신뢰성에 중점을 두고 제품에 대해 100% 만족을 보장합니다.

유연한 회로 기판 이중 패널 샘플은 5-7일 이내에 완료될 수 있습니다.
